| Herkunftsort: | Jiangsu China |
|---|---|
| Markenname: | AIPREL |
| Zertifizierung: | ISO9001 |
| Modellnummer: | M6M |
| Min Bestellmenge: | 1 |
| Preis: | Negotiable |
| Verpackung Informationen: | Standardkarton |
| Lieferzeit: | 1-2 Wochen |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 10.000 Sätze pro Monat |
| Art: | Dichtung | Anwendung: | Heater Parts, Abkühlungs-Teile, allgemeinhinvehical, Wärmeaustausch, Industrie-Heizungs-Prozess |
|---|---|---|---|
| Garantie: | 1-jährig | Dichtungsmaterial: | EPDM, NBR, HEPDM, FKW, HNBR, NBR-HT |
| Plattenstärke: | 0.5/0.6/0.8mm, 1mm, 0.5mm bis 0.7mm verfügbar | Maximaler Druck: | 2MPa (Stange 20) |
| Medium: | Reinheitsmedium, Öl, Gas, Luft, Wasser | ||
| Markieren: | Clip auf Epdm-Wärmetauscherrobben,0.8mm Wärmetauscherrobben,Epdm-Platten-Wärmetauscherkomponenten |
||
Als Berufsplattenwärmetauscherplattenhersteller und -verkäufer kann AIPREL die meisten der gleichen Materialanweisungsplattenwärmetauscherplatte und Wärmetauscherdichtung von fern produzieren, und fern alternative Teildienstleistungen für mehr als Hunderte von den Anwendungsfirmen erbringen.
Wir liefern ALPHAwärmetauscherdichtungen und Plattenersatz. ALPHA Modell List als unten.
| (ALPHA) | ||||||
| ALPHA Reihe | Plattenbereich (m-²) |
Plattenlänge (Millimeter) |
Plattenbreite (Millimeter) |
Längsmittelabstand (Millimeter) |
Quermittelabstand (Millimeter) |
Durchmesser (Millimeter) |
| ALPHA M3 | 0,032 | 431 | 125,5 | 357 | 60 | 25 |
| ALPHA M6 | 0,14 | 750 | 250 | 640 | 140 | 60 |
| ALPHA M6-M | 0,14 | 750 | 250 | 640 | 140 | 60 |
| ALPHA M10-B | 0,24 | 879 | 375 | 719 | 223 | 100 |
| ALPHA M10-M | 0,22 | 879 | 375 | 719 | 223 | 100 |
| ALPHA M15-B | 0,62 | 1500 | 500 | 1294 | 298 | 140 |
| ALPHA M15-M | 0,62 | 1500 | 500 | 1294 | 298 | 140 |
| ALPHA M20-M | 0,85 | 1750 | 625 | 1478 | 365 | 205 |
| ALPHA MX25B | 1,5 | 2250 | 750 | 1939 | 439 | 230 |
| ALPHA MX25M | 1,5 | 2250 | 750 | 1939 | 439 | 230 |
| ALPHA M30 | 1,85 | 2245 | 995 | 1845 | 595 | 325 |
| ALPHA CLIP6 | 0,18 | 1000 | 250 | 859 | 130 | 51 |
| ALPHA CLIP8 | 0,38 | 1250 | 375 | 1095 | 220 | 78 |
| ALPHA CLIP10 | 0,62 | 1500 | 500 | 1324 | 324 | 100 |
| ALPHA TS6-M | 505 | 327 | 380 | 200 | 80 | |
| ALPHA TL6 | 1036 | 150 | ||||
| ALPHA TL10 | 1338 | 225 | ||||
| ALPHA TL10P | 1338 | 225 | ||||
| ALPHA T20-B | 0,9 | 1750 | 625 | 1478 | 353 | 205 |
| ALPHA T20-BW | ||||||
| ALPHA T20-M | 0,85 | 1750 | 625 | 1478 | 365 | 205 |
| ALPHA T20-MW | ||||||
| ALPHA T20-P | ||||||
| ALPHA TS20-M | 0,283 | 900 | 625 | 698 | 363 | 195 |
| ALPHA T50M | ||||||
| ALPHA P-01 | 431 | 126,5 | 357 | 60 | 32 | |
| ALPHA P-2 | 0,2 | 710 | 248 | 593 | 135 | 65 |
| ALPHA P5 | 0,14 | 800 | 325 | 55 | ||
| ALPHA P12 | ||||||
| ALPHA P13 | 0,18 | 920 | 290 | 800 | 165 | 60 |
| ALPHA P14 | 1032 | 264 | ||||
| ALPHA P15 | 0,53 | 1372 | 500 | 1200 | 324 | 115 |
| ALPHA P16 | 0,8 | 1360 | 795 | 1200 | 530 | 175 |
| ALPHA P17 | 1,41 | 2080 | 795 | 1865 | 530 | 175 |
| ALPHA P20 | ||||||
| ALPHA P21 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALPHA P22 | 0,2 | 710 | 248 | 593 | 135 | 65 |
| CLIP DES ALPHA-P22 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALPHA P26 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALPHA P30 | 630 | 122 | 570 | 50 | 25 | |
| ALPHA P31 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALPHA P32 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALPHA P36 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALPHA P41 | ||||||
| ALPHA P45 | 1200 | 324 | ||||
| ALPHA P171 | 1,41 | 2080 | 795 | 1865 | 530 | 175 |
| ALPHA PAR01 | ||||||
| ALPHA PAR22 | ||||||
| ALPHA T200 | ||||||
| ALPHA P225 | ||||||
| ALPHA P252 | ||||||
| ALPHA P132 | 0,18 | 920 | 290 | 800 | 165 | 60 |
| ALPHA P135 | 800 | 165 | ||||
| ALPHA A3 | 630 | 122 | 570 | 50 | 25 | |
| ALPHA A10 | 1205 | 290 | ||||
| ALPHA A10B | 0,24 | 873 | 388,5 | 703 | 234 | 100 |
| ALPHA A15 | 1315 | 350 | ||||
| ALPHA A15B | 0,75 | 1558 | 588,5 | 1315 | 350 | 160 |
| ALPHA A20 | 1,07 | 1835 | 715 | 1550 | 430 | 200 |
| ALPHA A20B | 1,07 | 1843 | 718,5 | 1550 | 430 | 210 |
| ALPHA A30 | 2190 | 890 | 1845 | 540 | 300 | |
| ALPHA A35 | 2 | 2303 | 1220 | 1850 | 765 | 350 |
| ALPHA AK20 | 0,5 | 1220 | 669 | 930 | 365 | 210 |
| ALPHA AM10 | 0,43 | 1247 | 487 | 1046 | 290 | 100 |
| ALPHA AM20 | 0,79 | 1754 | 669 | 1450 | 365 | 200 |
| ALPHA AM20B | 0,79 | 1754 | 669 | 1450 | 365 | 210 |
| ALPHA AM20BFM | ||||||
| ALPHA AM20HBM | ||||||
| ALPHA AM20SFM | ||||||
| ALPHA AX30 | 1,58 | 2208,5 | 909 | 1836 | 540 | 285 |
| ALPHA AX30B | ||||||
| ALPHA H7 | 0,4 | 1233 | 425,5 | 1054 | 254 | 80 |
| ALPHA H10 | 0,65 | 1482 | 533,5 | 1221 | 348 | 100 |
| ALPHA JWP26 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALPHA JWP36 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALPHA MA30M | 1,5 | 2250 | 1000 | 1811 | 561 | 332 |
| ALPHA MA30S | 2232 | 970 | 1815 | 555 | 295 | |
| ALPHA MS6 | ||||||
| ALPHA MS10 | ||||||
| ALPHA MS15 | ||||||
| ALPHA EC350 | ||||||
| ALPHA EC500 | ||||||
| ALPHA EC650 | ||||||
| ALPHA EC700 | ||||||
| ALPHA M6MW | 640 | 140 | ||||
| ALPHA M6MX | 640 | 140 | ||||
| ALPHA M6MD | 640 | 140 | ||||
| ALPHA M10BW | 0,24 | 879 | 375 | 719 | 223 | 100 |
| ALPHA M10BD | ||||||
| ALPHA M10BWREF | ||||||
| ALPHA M20MW | 1478 | 353 | ||||
| ALPHA MK15BW | ||||||
| ALPHA M15F | ||||||
| ALPHA M15E | ||||||
| ALPHA MA30W | ||||||
| ALPHA A15BW | 0,75 | 1150 | 585 | 1315 | 350 | 160 |
| ALPHA AX30BW | ||||||
| ALPHA AM20DW | ||||||

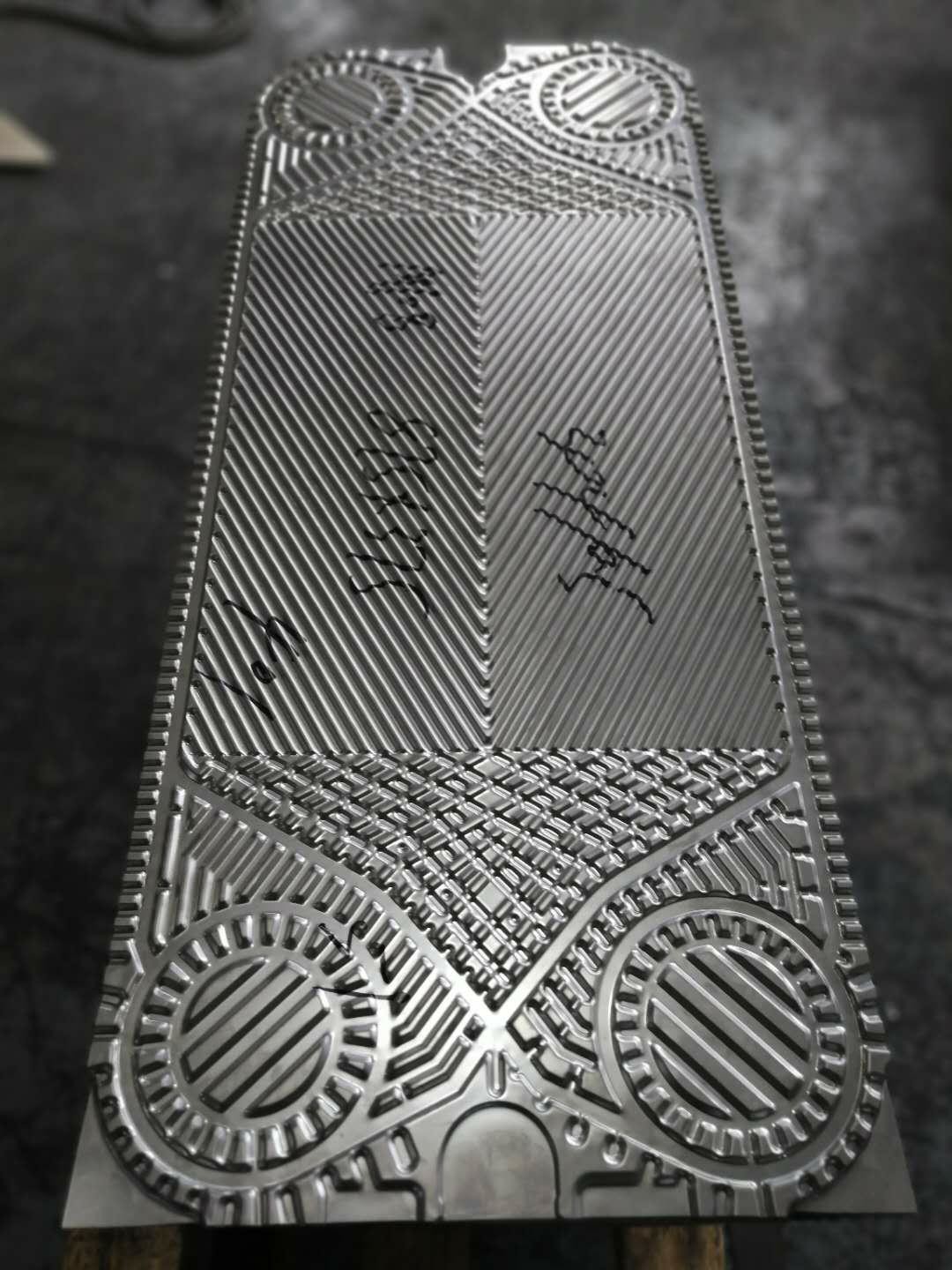

Der Plattenwärmetauscher besteht einem Satz aus gewölbten Metallplatten mit Öffnungen für den Durchgang der zwei Flüssigkeiten, zwischen denen Wärmeübertragung stattfindet. Der Plattensatz wird zwischen einer Verlegenheitsrahmenplatte und einer beweglichen Druckplatte zusammengebaut und zusammengedrückt, indem man Bolzen festzieht. Die Platten werden mit einer Dichtung gepasst, die den Inter- Plattenkanal versiegelt und die Flüssigkeiten in Zweitkanäle verweist. Die Anzahl von Platten wird durch die Strömungsgeschwindigkeit, die physikalischen Eigenschaften der Flüssigkeiten, den Druckabfall und das Temperaturprogramm bestimmt. Die Plattenfurchungen fördern flüssige Turbulenz und stützen die Platten gegen Differenzdruck. Die Rahmenplatte und die Druckplatte werden von einer oberen tragenden Stange verschoben und befinden sich durch eine untere leitende Stange, die an einer Stützspalte befestigt werden. Verbindungen sind in der Rahmenplatte oder, wenn auch nicht oder beide Flüssigkeiten mehr als ein einzelner Durchlauf innerhalb der Einheit, in den Rahmen- und Druckplatten machen.
| PLATTEN-MATERIAL | SS304, SS316, 254SMO, 904L, C276, Titan, Nickel, Incoloy825 |
| PLATTEN-STÄRKE | 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm |
| DICHTUNG MTERIAL | EPDM, NBR, HNBER, HEPDM, FKW |
| DICHTUNGS-VERSAMMLUNG | Befestigen Sie an, schließen Sie herein zu, befestigen Sie sich, geklebt |
| RAHMEN-MATERIAL | Kohlenstoffstahl, Edelstahl, Edelstahlmantel |
| DÜSE | Flansch, Gummieinsatz, Metalleinsatz, Faden, Klammer |
| VERBINDUNGS-GRÖSSE | DN15~DN500 |
| VERBINDUNGS-STANDARD | Custiomized |
| FARBE | Custiomized |
| ANWENDUNG | HVAC, Energie, Suger, Marinesoldat, Chemikalie, usw. |
Wegen der Ungewissheit der Wärmetauscherauswahl und -entwurfs, ist der angezeigte Preis eine Strecke. Für Details treten Sie bitte mit Kundendienst in Verbindung. Wenn Sie nicht im vorhergehenden Zeitraum in Verbindung stehen, kann der Kundendienst ihn nicht annehmen.
Vorteil:
Vergleichend mit anderen anderen Arten Wärmetauscher, haben Plattenwärmetauscher größere Fläche. Sie werden aus einigen dünnen Metallplatten verfasst, die zusammen zusammengedrückt werden. Dichtung wird zur Wärmeübertragungsplatte mit Formflusskanal und Tatendichtung herauf die Flüssigkeit befestigt. Verschiedene Materialien haben verschiedene Kanäle und in ihrem jeweiligen Flussweg abwechselnd. Sie lecken nicht zur Außenseite. Die Zahl der Wärmeübertragungsplatte wird entsprechend der Menge der Flüssigkeit, den physikalischen Eigenschaften der Flüssigkeit, dem Druckabfall und thermischer Zustand bestimmt. Jede Platte wird gerunzelt, um den maximalen Wärmeübertragungsbereich zu erhöhen.
Einleitung des Plattenwärmetauscherherstellers:
